產品說明 |
|
| |
SX1934型四探針測試儀是根據單晶硅物理測試方法國家標準并參考美國 A.S.T.M 標準設計的半導體材料電阻率及方塊電阻（薄層電阻）測試專用儀器。
|
|
| |
儀器以大規模集成電路為核心部件，采用旋扭式開關控制，及各種工作狀態 LED 指示。應用微計算機技術，使得測量讀數更加直觀、快速。整套儀器體積小、功耗低、測量精度高、測試速度快、穩定性好、易操作。 |
|
| SX1934四探針測試儀可滿足半導體材料、器件的研究生產單位對材料（棒材、片材、塊狀）電阻率及擴散層、離子注入層、異型外延層和導電薄膜方塊電阻測量的需要。 |
| |
|
|
| |

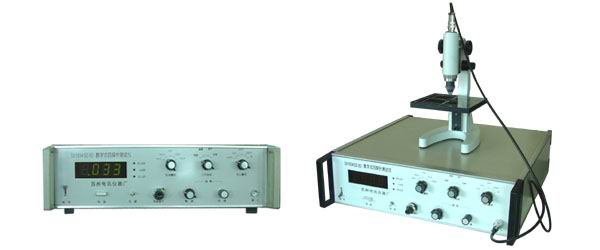

產品外觀 |
|
| |
|
|
| |
|
|
附件說明 |

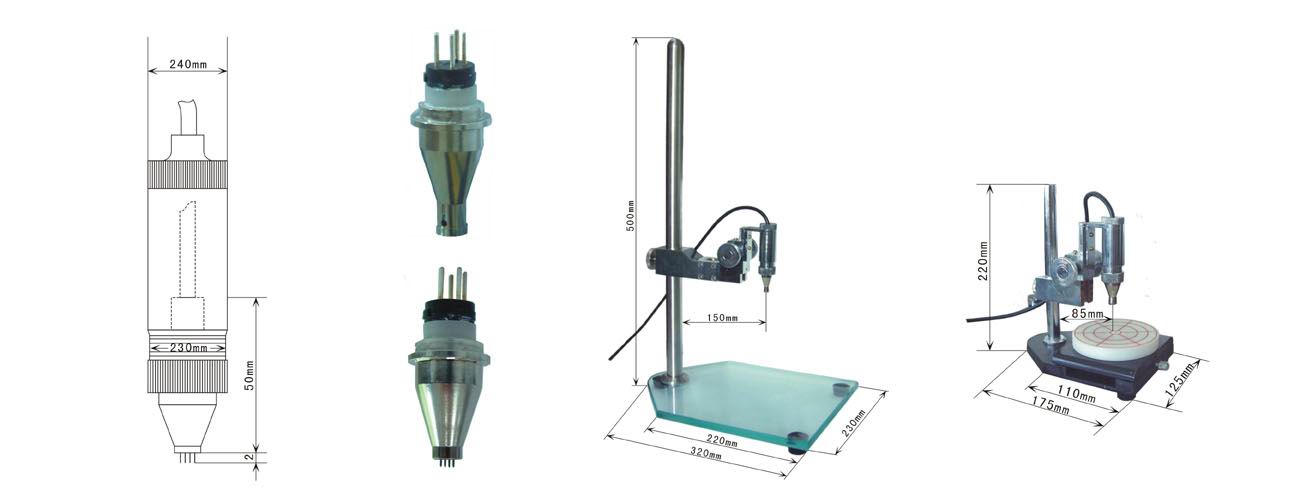

| 1、探頭 |
| SX系列四探針探頭是采用綜合性能優異的電鍍鋼、機械結構優良彈簧片、耐磨和硬度高的探針研制的測量數據穩定、可靠、準確度高、耐用性能好四探針探頭。所有技術指標符合國家標準，同時符合ASTM標準有關規定。 |
| * 由于采用了綜合性能優異的電鍍鋼四探針探頭有如下特點： |
| ① 耐腐蝕，除氧化性介質外，可以耐幾乎所有的無機物質腐蝕； |
| ② 低吸濕，在23℃水中經24小時浸泡后吸水率小于0．05％； |
| ③ 阻燃性好，其氧指數大于40，為UV—94V—00／5—V級； |
| ④ 耐高溫，長期使用溫度100℃； |
| * 技術參數： |
| ① 探針間距：1±0.010mm； |
| ② 探針材料：高速鋼或碳化鎢； |
| ③ 探針壓力：5～8牛頓或12～16牛頓； |
| ④ 探針機械游移率：小于1%； |
| ⑤ 探針伸出的長度：2mm； |
| ⑥ 針尖錐體夾角：60°； |
| ⑦ 針間絕緣電阻：大于109Ω； |
| |
2、測試架
|
| *.專為實驗室使用而制作的。該測試臺設計別致、操作簡易、重量輕、并有微調手輪，便于探針與樣品的精確接觸。 |
| *.載物臺：方盤220mm×230mm,帶刻度線，便于準確定位，圓盤φ15—100mm |
| *.有效行程：40mm； 重量：3kg |
| *.粗調手輪：20mm/圈。 |
|
| |
| |
詳細參數 |
|
| |
| |
|
|
|
電阻率：10-4—105Ω.cm（可擴展）；方塊電阻（薄層電阻）：10-3—104Ω/□；
電阻：10-6—105Ω
|
可測晶片直徑（最大） |
|
|
電流量程分為0.01、0.1、1、10、100（mA）五檔，
各檔電流連續可調
誤差≤±0.5%。
|
|
量程：0.2mV；2mV；20mV；200mV；2V
最大分辨率：0.1μV
顯示：三位半數字顯示；極性、過載自動顯示；小數點、單位自動顯示
輸入阻抗：0.2mV和2mV量程：＞106Ω；其它量程：＞108Ω
精度：±0.5%。
|
|
最大電阻測量誤差（按JJG508-87進行）:0.1Ω、1Ω、10Ω、100Ω≤±0.5%讀數±2個字
|
|
間距：1±0.01mm；針間絕緣電阻≥1000MΩ；機械游移率:≤1.0%
探針壓力：TZT-9A/9B: 12-16牛頓（總力）TZT-9C/9D 5-8 牛頓（總力）
|
|
用硅標樣片測試)≤5% （0.01-180Ω.cm |
|
|
| |
|
測試環境
|
溫度23±2℃；相對濕度≤65％；無高頻干擾；無強光照射 |
| |
220V±10%（50Hz）
功耗：≤35W |
|
|
|
|
